Como Ler a Ficha Técnica de uma Luminária: Fotometria, Candela e Arquivo IES

Uma ficha técnica de luminária só ajuda quando cada número é ligado a uma decisão. Watts indicam consumo; lúmens, o fluxo luminoso total; candela, a intensidade em uma direção; lux, a luz que chega a uma superfície; e a curva fotométrica mostra como a luminária distribui essa luz. Nenhum desses dados, isoladamente, garante conforto ou desempenho no ambiente.

Resposta direta: comece pela função e pelo plano que precisa ser iluminado. Depois verifique fluxo, distribuição, ângulo de facho, temperatura e reprodução de cor, ofuscamento, driver, dimerização, proteção IP, dimensões e manutenção. Quando a aplicação depender de uniformidade, controle de ofuscamento ou pé-direito alto, solicite fotometria e simulação — não escolha apenas por potência ou fotografia.

As grandezas que aparecem na ficha técnica

Dado	Unidade	O que responde	O que não responde sozinho
Potência	W	Quanto o conjunto consome em condição declarada	Quanto ilumina ou como distribui a luz
Fluxo luminoso	lm	Quantidade total de luz emitida, ponderada pela visão humana	Quanto chega à mesa, ao piso ou à parede
Intensidade luminosa	cd	Força luminosa em uma direção	Fluxo total ou conforto do ambiente
Iluminância	lx = lm/m²	Fluxo que chega por área ao plano considerado	Brilho percebido de uma superfície
Luminância	cd/m²	Luz emitida ou refletida em uma direção por área aparente	Iluminância geral do ambiente
Temperatura de cor correlata	K	Aparência mais quente, neutra ou fria do branco	Fidelidade das cores ou eficiência
IRC/CRI	índice	Indicação de fidelidade de cor pelo método declarado	Temperatura de cor, fluxo ou distribuição

A NIST define fotometria como a medição da luz levando em conta a sensibilidade do sistema visual humano. A IES mantém um vocabulário público de iluminação; normas e recomendações pagas devem ser consultadas legalmente, sem copiar tabelas fora de contexto.

Lúmens, watts e eficácia luminosa

A eficácia luminosa declarada pode ser calculada por eficácia = fluxo luminoso (lm) ÷ potência (W). Exemplo puramente matemático: uma luminária de 1.800 lm que consome 20 W apresenta 90 lm/W nas condições informadas. Isso não diz se o facho é adequado, se há ofuscamento, se o driver é confiável ou se a luz útil alcança o plano de trabalho.

Compare valores do conjunto completo. O desempenho de um módulo LED isolado não deve ser tratado como fluxo da luminária pronta, pois óptica, difusor, temperatura e driver podem produzir perdas. Para pré-dimensionamento, consulte lux, lúmens e watts: fórmulas e limitações.

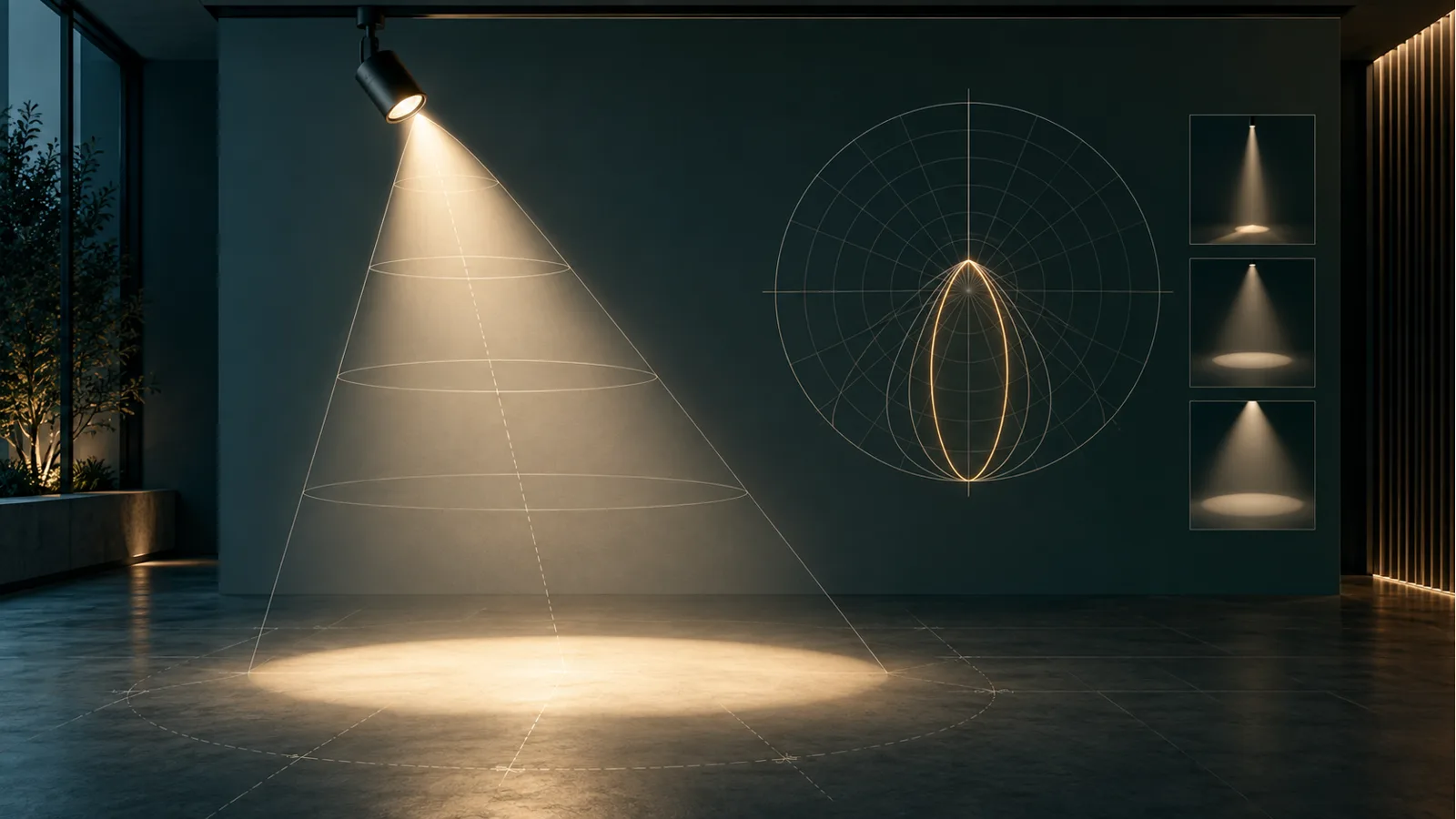

Candela, curva fotométrica e ângulo de facho

Candela expressa intensidade luminosa em uma direção. Duas luminárias podem ter o mesmo fluxo em lúmens e intensidades centrais diferentes: a que concentra a luz em facho estreito tende a registrar mais candela no eixo; a que espalha o mesmo fluxo por ângulo amplo tende a reduzir essa concentração.

A curva fotométrica representa a intensidade em diferentes ângulos. Observe se a distribuição é simétrica ou assimétrica, onde estão os picos, quanto de luz segue para cima ou para baixo e como os planos de medição são identificados. O ângulo de facho costuma ser delimitado por um critério de intensidade, mas é preciso conferir qual critério o fabricante utilizou.

Uma estimativa geométrica da mancha de luz pode usar diâmetro ≈ 2 × distância × tan(ângulo/2). Se o ponto estiver a 2 m do alvo e o ângulo total for 36°, o diâmetro geométrico aproximado será 1,30 m. A fórmula não prevê bordas, sobreposição, reflexão, inclinação, perda, uniformidade nem percepção; por isso, não substitui a fotometria.

O que é um arquivo IES

O arquivo fotométrico no formato IES reúne medições da distribuição luminosa usadas por programas de cálculo. Ele não é uma imagem do produto e não garante, sozinho, que o arquivo corresponde à variante vendida. Confirme fabricante, código, potência, fluxo, óptica, data e condição de ensaio antes de importar.

1. Verifique se o código do arquivo coincide com o modelo e a óptica.
2. Confira fluxo e potência contra a ficha técnica atual.
3. Posicione a luminária na orientação correta no modelo.
4. Defina dimensões, refletâncias, plano de cálculo e fator de manutenção.
5. Analise média, mínimo, uniformidade, isolinhas e pontos críticos — não apenas uma imagem renderizada.

Para luminárias decorativas sem arquivo fotométrico, seja explícito sobre a limitação. Não invente curva, candela, UGR ou alcance com base apenas em fotos.

Lux e luminância: plano iluminado não é brilho percebido

Lux mede a iluminância sobre uma superfície. Luminância, em cd/m², considera a luz emitida ou refletida na direção do observador e se relaciona ao contraste percebido. Uma mesa escura e outra clara podem receber o mesmo lux e parecer diferentes. Acabamentos brilhantes também podem criar reflexos desconfortáveis mesmo quando a iluminância média parece adequada.

Para uma fonte pontual idealizada e perpendicular ao plano, a iluminância decresce aproximadamente com o quadrado da distância. Luminárias reais possuem dimensões, óptica e múltiplos ângulos; use essa relação para compreender tendência, não para substituir cálculo fotométrico.

Ofuscamento e UGR

Ofuscamento depende da luminância das fontes, do fundo, do tamanho aparente, da posição no campo visual e da geometria do ambiente. O UGR é um resultado de aplicação em condições definidas; não deve ser tratado como selo universal de conforto de uma luminária em qualquer espaço. Tela, vidro, pedra polida e posição do observador podem mudar o problema.

Para reduzir risco, avalie recuo da fonte, difusor ou colmeia, ângulo de corte, posicionamento fora das linhas de visão, equilíbrio de luminâncias e mockup. O Departamento de Energia dos EUA recomenda testar produtos quando brilho direto e flicker são relevantes.

Temperatura de cor e IRC não são a mesma coisa

Kelvin descreve a aparência do branco. IRC/CRI avalia fidelidade cromática por um método específico. Uma luz de 3000 K pode ter reprodução de cor melhor ou pior que outra de 3000 K. Para madeira, tecidos, alimentos, arte, maquiagem e varejo, leia o guia de IRC/CRI aplicado a materiais.

Driver, dimerização e flicker

Em LED integrado, verifique tensão de entrada, corrente ou tensão de saída, fator de potência quando declarado, faixa de dimerização, protocolo, temperatura de operação e possibilidade de reposição. “Dimerizável” não significa compatível com todo dimmer. Driver, controle e carga precisam funcionar juntos; veja como evitar incompatibilidade e flicker.

IP, vida útil e manutenção

O índice IP descreve a proteção do invólucro em condições classificadas; não autoriza automaticamente submersão, maresia ou jato. Leia os dois dígitos e a aplicação prevista. Vida útil também precisa de condição de ensaio, critério de depreciação e temperatura. Uma promessa em horas sem método, garantia, dissipação e acesso ao driver é incompleta.

Checklist para comparar duas luminárias

• Modelo e variante estão claramente identificados?
• Fluxo é da luminária completa ou apenas do LED?
• Potência, tensão e driver estão declarados?
• Existe curva ou arquivo fotométrico correspondente?
• Facho e orientação atendem ao alvo?
• CCT e IRC/CRI são adequados aos materiais e ao uso?
• Há dados de dimerização, flicker, IP e temperatura de operação?
• Dimensões, recorte, peso e método de fixação estão claros?
• Garantia, assistência e reposição do driver são possíveis?
• O projeto prevê manutenção e teste no local?

Do dado técnico à escolha na Miresa

Para comparar distribuições e regulagem, explore trilhos e spots; para luz geral, consulte painéis LED de sobrepor; e para fachadas, veja iluminação de áreas externas. Como exemplo de produto direcionável, a mini spotlight ajustável mostra por que ângulo e orientação precisam ser conferidos na variante — o link não substitui a ficha técnica.

Perguntas frequentes

Mais lúmens sempre significam melhor iluminação?

Não. Distribuição, ofuscamento, posição, refletâncias e tarefa determinam quanto do fluxo é útil.

Posso comparar duas luminárias apenas por lm/W?

Não. Eficácia é importante para energia, mas não resume cor, óptica, conforto, durabilidade ou manutenção.

Arquivo IES é obrigatório em toda luminária?

Nem toda peça decorativa disponibiliza arquivo, mas aplicações técnicas que dependem de cálculo ficam muito mais verificáveis quando a fotometria da variante existe.

UGR 19 é uma característica fixa do produto?

Não de forma universal. O resultado depende da luminária, da sala, da posição do observador e das condições de cálculo.

Fontes técnicas

• IES — nomenclatura e definições de iluminação.
• NIST — fundamentos de fotometria.
• NIST — realização da candela.
• U.S. Department of Energy — glare, flicker e avaliação de LED.
• IEC 60529 — classificação IP.
